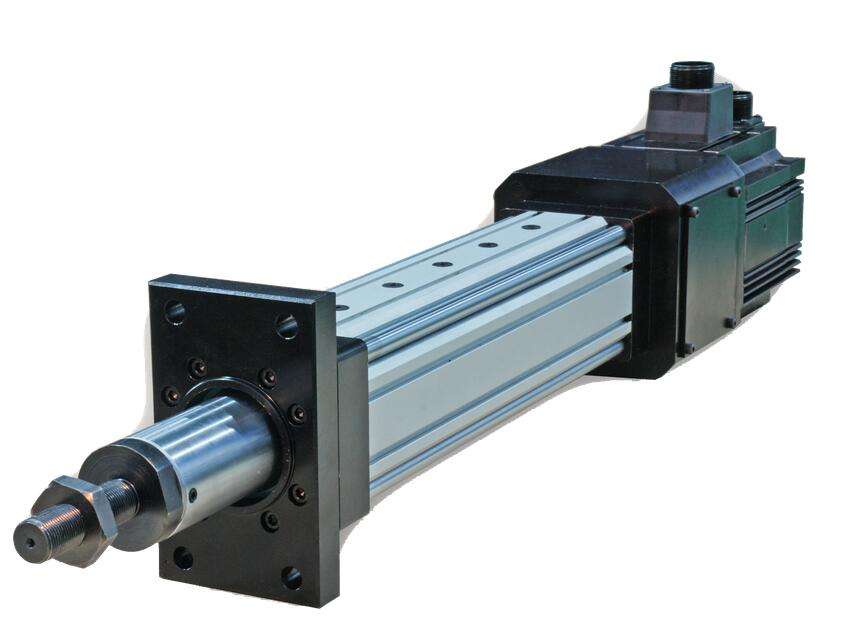

直連式伺服電動缸的結構說明
直線式是伺服電機與電動缸的傳動絲桿直接相連接，使伺服電機的編碼器直接反饋電動缸移動活塞的位移量，減少了中間環節的慣量和間隙，提高了控制性和控制精度。伺服電機與電動缸整體相連，電機與絲桿主軸安裝位置在同一軸線上，采用模塊化設計，集成了伺服電機、伺服驅動器、高精度滾珠絲杠等要素，整個電動缸具有安裝容易、設定簡單、使用方便、結構緊湊、慣量小、響應快、剛性高、低噪音等特性。
電動缸是電機和絲桿為一體化的產品，而直線式電動缸的電機和絲桿在同一直線上，直線式電動缸的總體長度要比折返式電動缸的長度要長。
直線式電動缸的結構從外觀上來看可以分成電機、缸體、法蘭板和螺桿。
根據電動缸廠家給出的直線式電動缸結構圖，直線式電動缸的結構具體可以分為：電機、連接座、絲桿折返組合件、開口固定環、軸承座、脹緊套、軸承、緩沖墊、絲桿螺帽、活塞、活塞桿、絲桿、缸體、感應器、壓緊蓋、堅固套、螺桿、法蘭板和螺母。
本文關鍵詞：直連式伺服電動缸,伺服電動缸結構
